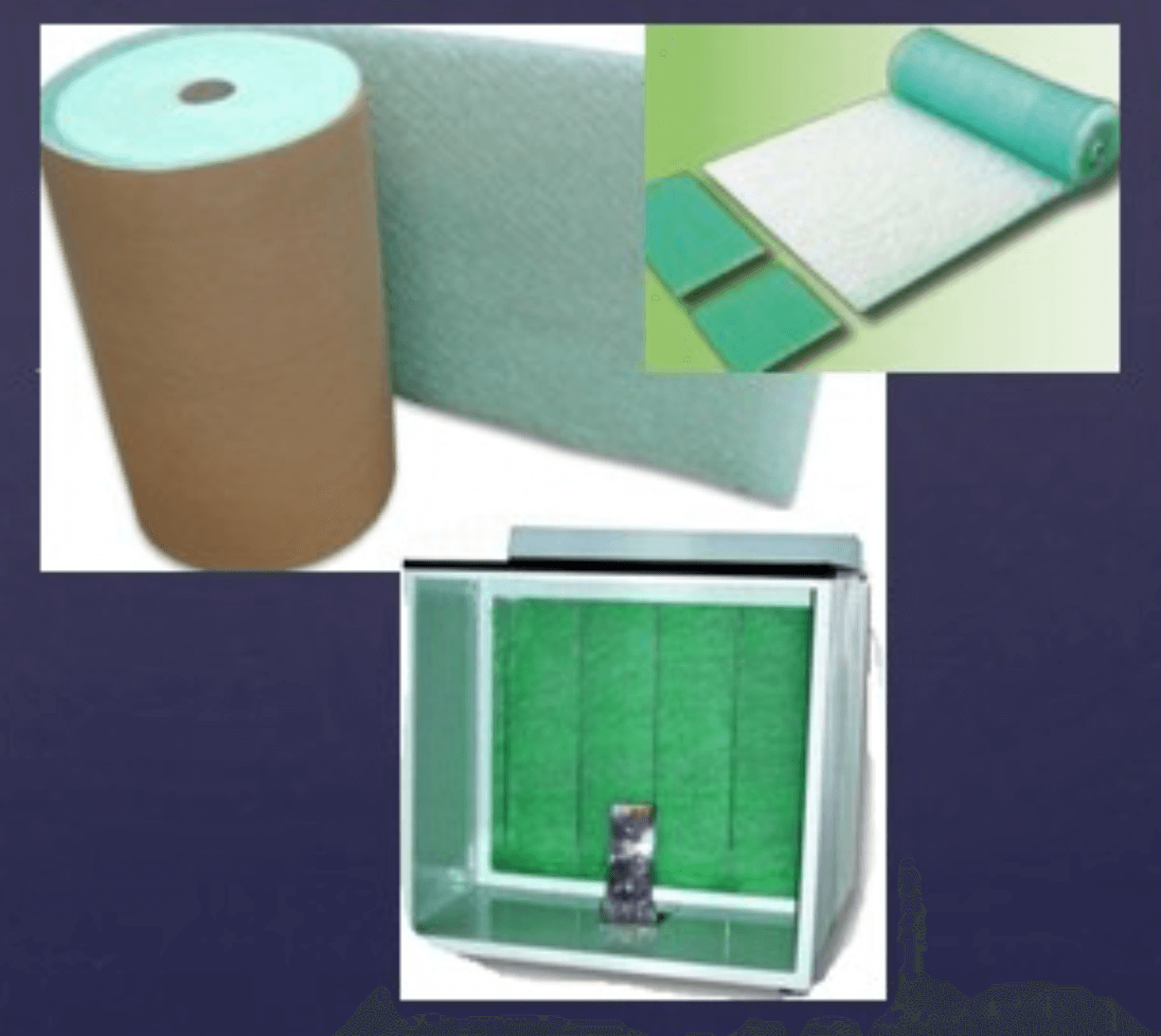

Glasfaserfiltermatte 75mm, grün-weiss, Paint Stop

Mehrschicht -Papierfiltermatten für Farbnebelabsauganlagen mit Trockenabscheidung

Vorteile:

• intelligentes und hocheffizientes Filtersystem
• aus Altpapier hergestellt  100 % biologisch abbaubar)
• hoher Abscheidegrad
• Einhaltung der TA-Luft Vorgaben
• Senkung von Betriebskosten durch lange Standzeiten (Weniger Filterwechsel bedeutet weniger Arbeitsausfall u.a. durch Wegfall der herkömmlichen Labyrinth-Vorfilter) durch hohe Aufnahmekapazität - je nach eingesetztem Material - das Drei- bis Vierfache herkömmlicher Filtermatten: dadurch weniger Lager- und Entsorgungsaufwand
• Mehr Umweltschutz durch hohen Abscheidegrad.

Grundkonzeption:

mehrere übereinanderliegenden Papierlagen, Abluftstrom kann auf Grund einer Vielzahl von Öffnungen besser passieren Tiefenwirkung durch entgegengesetzte Anordnung der Öffnungen jeder Papierlage, dadurch enstehen Turbulenzen im Luftstrom, die das Absetzens der Feststoffpartikel fördern durch zunehmend kleiner werdende Öffnungen wird erreicht, dass für jeden im Abluftstrom befindlichen Farbtropfen ein Auftreffpunkt im Filter vorhanden ist. Die abschließende Lage besteht aus besonders fein geflochtenen Lamellen. Maximal hoher Abscheidegrad sorgt für Kostensenkungen durch saubere Spritzkabinen, Rohrleitungen und Außenumgebung (Umweltschutz!)

Faktoren welche den Abscheidegrad beeinflussen können

Form des Spritzobjekts Applikation unterschiedlicher Medien bei einer Filtersorte Zerstäuberdruck (Das Zerreißen von Farbe mit hohem Druck (5 bar und mehr) führt zu kleineren Partikelgrößen und proportional zu einem schlechteren Abscheidegrad) Dem kann man durch die "Tandem Lösung" entgegenwirken: Vor- und Nachfilter der gleichen Filtersorte. Ist der Vorfilter verbraucht, wird er durch den Nachfilter ersetzt. An die Stelle des bisherigen Nachfilters rückt eine unverbrauchte Filtermatte

Einfache Kabinenumrüstung auf Papierfiltermatten

Selbstverständlich ist auch die Umrüstung bestehender Kabinen für die Aufnahme von Mehrschicht-Filtersystemen möglich.

Aufgrund des Wegfalls der Labyrinth-Vorfilter ist die Kabinenkonstruktion unaufwendiger.

Notwendiger Bestandteil sind allerdings ein Gitterrostrahmen, die in die Kabine eingepasst werden. Die Matte wird an Befestigungsstegen am Gitter aufgespannt, die in regelmäßigen Abständen angebracht sind. Dadurch wird erreicht, dass die Filteröffnungen konstant bleiben und die Abluft gleichmäßig die ganze Filterfläche durchströmen kann. Es kommt also nicht zu einer Prallplattenwirkung mit möglichen Wirbelbildungen im Kabinenfrontbereich, die den sofortigen Abtransport des Oversprays verhindern, so dass Lacknebel aus der Kabine austreten kann. Darüber hinaus wird durch das sachgemäße Aufspannen der Matte an den Befestigungsstegen ein "Einsacken" bzw. ein Einreißen zuverlässig verhindert. Das Papier ist schließlich einer hohen Gewichtsbelastung durch Spritzmedien ausgesetzt. Bei schnell trocknenden Materialien wird aufgrund der Aushärtung zusätzliche Stabilität gewonnen. Durch die entsprechend distanzierten Befestigungsstege erhält der Filter jedoch auch bei Wasserlacken und Materialien mit hoher Dichte einen guten Halt. An ihrer Oberseite wird die Matte mit einer Klemmstange befestigt. Mehrschicht-Filtermatten werden in Rollen mit den Abmessungen 12 oder 10 x 1,06 m geliefert. Die Größe: 12 x 0,53 m ist ebenfalls lieferbar. Die meisten Standard-Absauganlagen für Trockenabscheidung werden nach einem Baukastensystem in den Arbeitsbreiten 1 m, 1,5 m, 2 m, 2,5 m etc. erstellt. Somit ist gewährleistet, dass sich die Filtermatten nur geringfügig überlappen und kein Filtermaterial vergeudet wird. Es gibt die Paper-Filtermatten in verschiedenen Ausführungen CI-Standard: Bestehend aus sechs Lagen Filterpapier CI-High Capacity: Bestehend aus acht Lagen Filterpapier CI Eurosupra I: Bestehend aus fünf Lagen thermischer gebundenen synthetischen Schichten Filterpapier CI Eurosupra II: Bestehend aus sechs Lagen thermischer gebundenen synthetischen Schichten Filterpapier CI High Capacity Eurosupra II: Bestehend aus sieben Schichten Filterpapier und einer synthetischen Schicht

Wir beraten Sie gerne!

Einsatzbereich

• Staubfilter zur Feinfiltration in der Raumlufttechnik z.B.: Klimageräte, Klimaschränke
• Endfiltration der Zuluft in allgemeinen Industrielackieranlagen

Eigenschaften Feinstaubfiltermatte V 600 G zeichnet sich in der Anwendung besonders durch ihre Eigenschaften aus:

• progressiver Faseraufbau
• durchgehend haftaktiv
• Stützgewebe reinluftseitig

Dies resultiert in besonders hoher Staubspeicherfähigkeitund sichert somit lange Standzeiten. Das reinluftseitige Stützgitter erhöht die Stabilität der Filtermatte und schütztsie vor Staubdurchbruch und möglichen Verletzungen bei der Montage. Der Einsatz von V600G, auch in der Automobilhersteller- Industrie, zeigt optimale Abscheideleistung und sichert ein einwandfreies Lackierergebnis. Anwendung:

• Progressivaufgebautes Hochleistungsfiltermedium aus feinsten bruchsicheren Fasern (100% Polyester)
• Siliconfrei
• Lackverträglich -silikonfrei- nach IPA-Prüfung
• Schwer entflammbar nach DIN 53438 F1
• Geprüft nach EN 779
