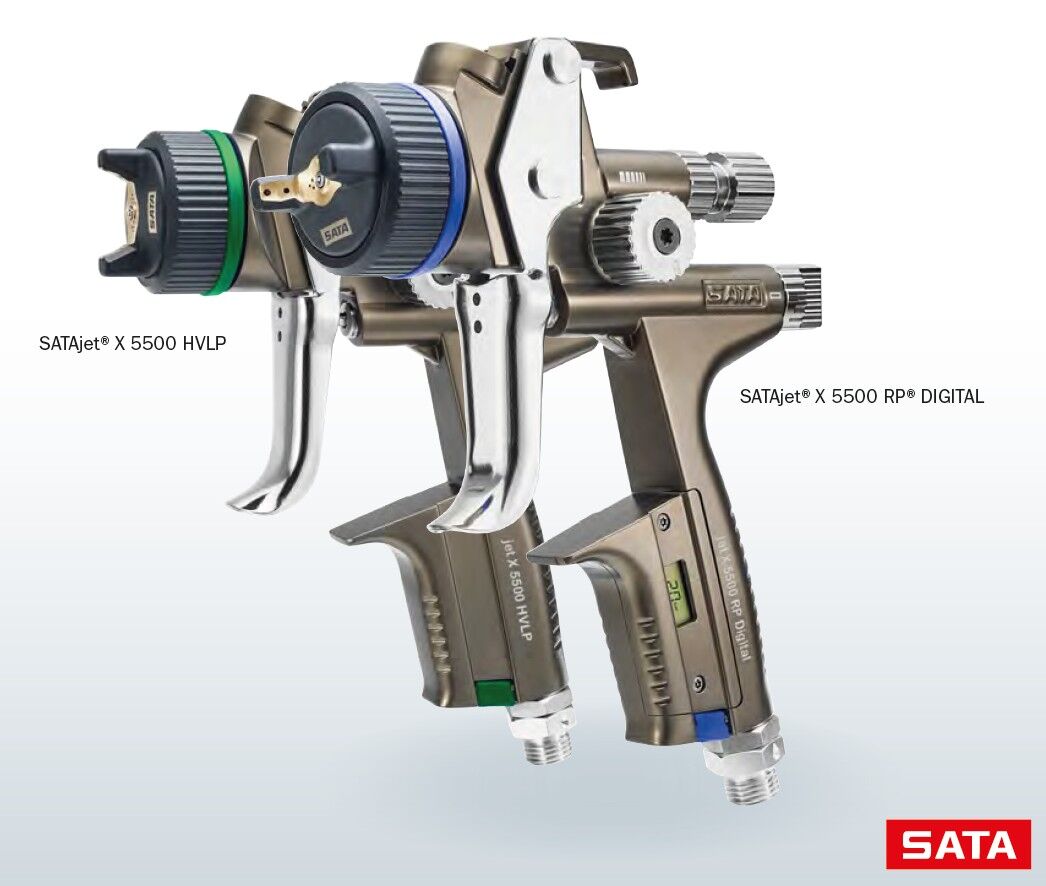

SATAjet X 5500 RP/HVLP
Das revolutionäre Düsensystem
Anspruchsvolle Lacksysteme und neue Verarbeitungsempfehlungen schaffen neue Möglichkeiten, stellen aber den Anwender auch vor Herausforderungen.
Die SATAjet X 5500 setzt mit dem X-Düsensystem einen Standard für die Zukunft.
Das Düsensystem ist einfach und nachvollziehbar aufgebaut:
Die beiden bewährten Technologien – nämlich HVLP und RP –bleiben bestehen. Für jede gibt es jeweils „I“- und „O“-Düsensätze. Mit aufsteigender Düsengröße in der jeweiligen
Technologie (HVLP/RP) und Strahlform (“I” oder “O”) steigt auch der Materialauswurf konstant – das bedeutet, dass die jeweilige Strahlhöhe und -breite über das gesamte Spektrum gleich bleiben. Der Anwender hat somit ein transparentes und logisches System, das ihm klare und strukturierte Entscheidungsmöglichkeiten gibt.
Die „I“-Düsen haben eine gestreckte Strahlform mit einer kurzen Auslaufzone und einen trockeneren Strahlkern, der sich ideal für eine geringere Applikationsgeschwindigkeit eignet und beim Lackieren maximale Kontrolle bietet. Die Schichtstärke pro Spritzgang ist bei gleicher Düsengröße im Vergleich zu einer „O“-Düse etwas geringer.
- Gestreckte Strahlform mit wenig Auslaufzone
- Verbesserte Kontrolle während der Applikation
- Reduzierter Schichtauftrag pro Spritzgang im Vergleich zur bisherigen oder “O”-Düse
Die „O“-Düsen haben eine ovale Strahlform mit einer größeren Auslaufzone sowie einen nassen Strahlkern, welcher sich für höhere Applikationsgeschwindigkeiten eignet, jedoch etwas weniger Kontrolle beim Lackieren bietet. Die Schichtstärke pro Spritzgang ist bei gleicher Düsengröße im Vergleich zu einer „I“-Düse etwas höher.
- Ovale Strahlform mit größerer Auslaufzone
- Nasser Strahlkern für eine höhere Arbeitsgeschwindigkeit
- Schichtauftrag pro Spritzgang etwas höher, als bei der “I”- Düse
