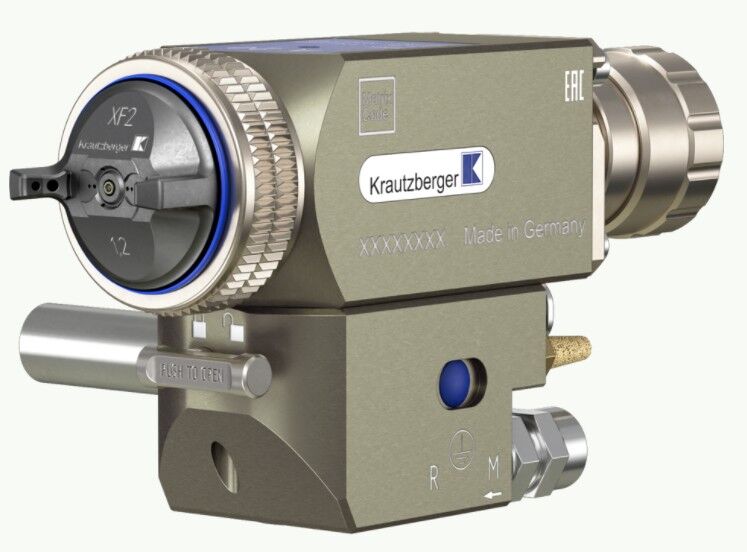

Krautzberger Automatikspritzapparat A20
Der Spritzapparat A 20 ergänzt den Produktbereich der Automatikspritzapparate. Durch das Schnellwechsel-Adaptersystem kann der Apparat in Sekundenschnelle gewechselt werden und die Einstellungen der Spritzparameter bleiben durch den Adapter in der Anlage erhalten. Die Luftparameter können mit nur einem Werkzeug verändert werden, somit ist kein unbeabsichtigtes Verstellen möglich.
Alle Einstellungen, Verschlussteil, Luftregler und Lüftdüsenfixierung sind darauf ausgerichtet, schnell und einfach vom Anwender eingestellt und fixiert zu werden. Auf Grund der neuartigen Aluminiumoxid-Polymer Composit Beschichtung der Oberflächen sind der Apparat und der Adapter besonders robust und pflegeleicht, aber auch in Edelstahl lieferbar. Durch eine neue Nadelverbindung ist ein exaktes und verschleißarmes Aufziehen der Nadel gegeben. Ein Spezialist ist der A 20 für die Bearbeitung von hochwertigen Oberflächen aus Holz, Metall oder Kunststoff. Er eignet sich ideal zum Einsatz in Beschichtungslinien und Anlagen.
Funktionsweise
Der Automatikspritzapparat ist sowohl mit der konventionellen Druckluft-Zerstäubung als auch in der HVLP Variante erhältlich. Durch verschiedenste Luftkappen (Düsen) die optimal auf die Oberflächenqualität der verschiedenen Beschichtungsstoffe abgestimmt sind, wird das Spitzbild optimal auf das Werkstück abgestimmt.
Technische Daten
• B 95 mm, H 77 mm, L 145 mm
• Gewicht Aluminiumausführung mit Adapter: ca. 750 g
• Gewicht Edelstahlausführung mit Adapter: ca. 1450 g
Allgemeine Angaben
• Arbeitsdruck Steuerluft max. 4 – 8 bar
• Arbeitsdruck Spritzmedium max. 12 bar
• Arbeitsdruck Zerstäuberluft max. 8 bar
• Schalldruckpegel düsenabhängig
• ca. 73 – 96 dB(A)
• Spritzmediumtemperatur max. 50 °C
• Steuer- und Zerstäubertemperatur max. 50 °C
Besondere Merkmale
• Apparatewechsel per Schnellwechsel Adaptersystem ohne Werkzeug in Sekundenschnelle
• Der in der Anlage fest installierte Adapter gewährleistet immer den genauen TCP (Tool Center Point) beim Wechsel des Spritzapparates
• Erneutes Einstellen der Spritzparameter ist bei einem Wechsel des Spritzapparates nicht erforderlich
• Alle Anschlüsse für Material und Luft sind mit Luftregelung im Adapter integriert
• Luftdüsenpositionierung, Rasterung in 45° Schritten, Zwischenstellungen möglich
• Mit und ohne Nadelhubeinstellung lieferbar
• Verschlussteil schnell lösbar
• Montage von Verlängerungen und Zirkulationsausführung möglich
• Aluminiumausführung mit hochwertigem Aluminiumoxid-Polymer Composit-Schichten zur einfachen Reinigung und für längere Standzeiten
